地基合成孔径雷达
地基合成孔径雷达 FastGBSAR - 短轨
短轨版 FastGBSAR 相较于标准版 FastGBSAR 在 SAR 模式时使用更短的轨道。
FastGBSAR 与标准版 FastGBSAR 一样，拥有两种工作模式：
FastGBSAR-S，以合成孔径雷达模式运行，是持续监测自然和人造结构的变形和位移的解决方案；
FastGBSAR-R，以真实孔径雷达模式运行，用于线性人造结构的远程静态监测和动态结构健康监测。
技术参数
FastGBSAR 短轨版，SAR 模式技术参数 | |
监测精度 | 0.1 mm |
监测距离 | 10 ~ 4000 m |
轨道长度 | 2000 mm |
单次采集时间 | 3 s |
采样间隔 | 6 s |
最快采集周期 | 10 s（上一次扫描到下一次扫描） |
工作频率 | 17.05 ~ 17.35 GHz 之间 |
极化方式 | 单极化或全极化 |
功耗 | 最大 230 W |
环境适用 | IP65，环境适用性强 |
视场角 | 水平 90° ，垂直 30° |
监测分辨率 | 距离向分辨率 0.5 m，方位向分辨率 7.65 mrad |
工作温度 | -25 °C ~ 60 °C |
系统重量 | 145 kg |
FastGBSAR 短轨版，RAR 模式技术参数 | |
监测精度 | 0.01 mm |
设备重量 | 6 kg |
距离分辨率 | 0.5 m |
采样频率 | 4000 Hz |
采样时间 | 0.25 ms |
数据存储 | 512 GB |
EIRP 功率 | 19~42 dBm |
功耗 | 75 W |
防护等级 | IP65 |
振动分析 | 非接触式的远程测量，监控时无需暂停交通和工程作业 |
产品应用
高层建筑监测 |

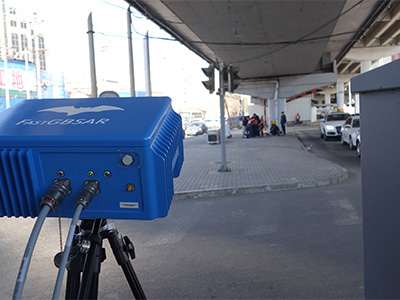

桥梁监测 |

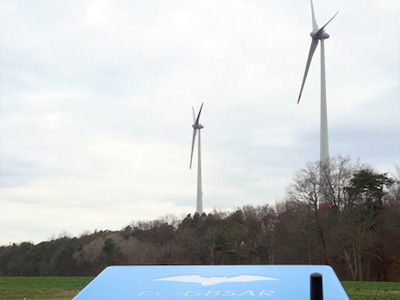

风力发电机监测 |

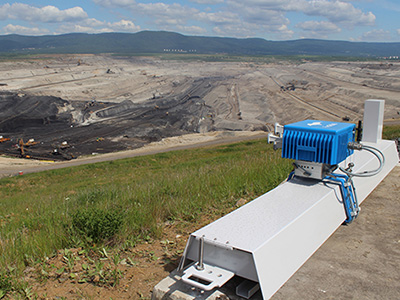

露天矿监测 |

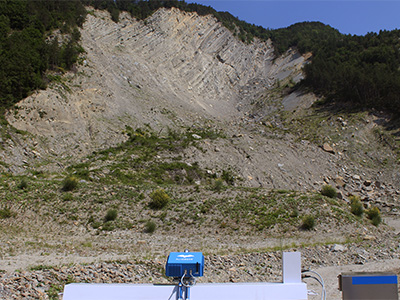

滑坡监测 |
边坡监测 |
