机载全极化多波段调频连续波(FMCW)合成孔径雷达系统,有L-、X-、P-、Ku-、Ka-等波段,该系统将调频连续波技术与合成孔径雷达技术相结合,具有重量轻、体积小、功耗低、测距远、精度高等优点,设备可全天时全天候监测,在民用遥感测绘领域具有较大潜力。

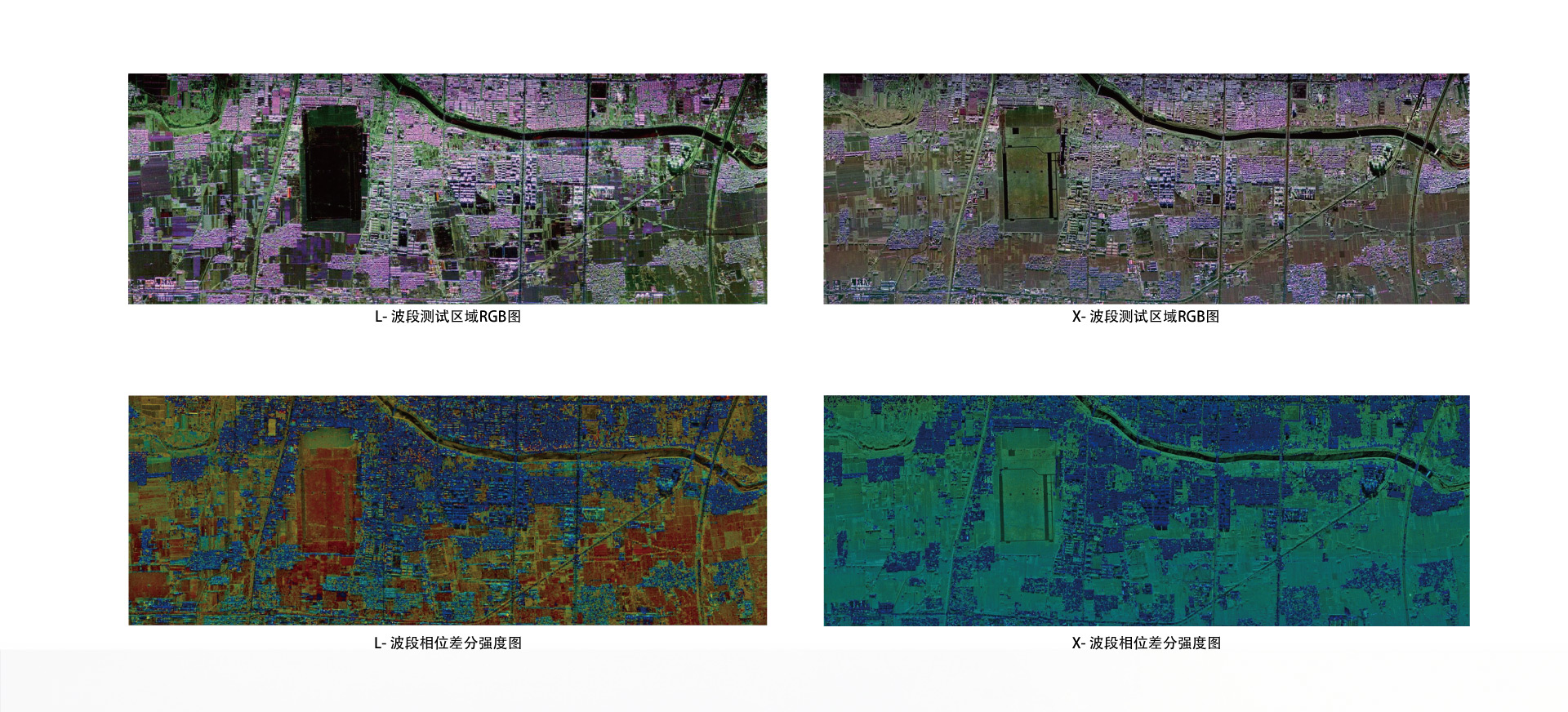

机载多波段雷达系统采用非侵入性的远程遥感技术,可以实现大面积工程区域的快速反应监测和实时数据获取与传输。可获得监测区域干涉图像、全极化图像、层析图像等,从而获得监测区域物体高程信息、地面物体三维结构等信息。
全极化SAR数据可以用来对植被、农作物、冰川雪山、建筑物等进行自动分类,大大提高国土监测、环保遥测、农业生产和林业发展的科学管理水平;而干涉合成孔径雷达数据可以测量地面点的高程变化,是目前空间遥感技术中获取高程信息精度较高的一项技术,因为能够有效地监测由自然因素(如地震、洪涝、泥石流、冰川运动、地面沉降等)和人为因素(矿山滑坡和塌陷、水库大坝变形、库区滑坡、高程建筑物林立引起的城市地面下陷等)引起的地表形变。
规格 | X- | C- | L- | P- |
中心频率 | 9.6GHz | 5.3GHz | 1.3GHz | 400MHz |
带宽 | 600MHz | 300MHz | 200MHz | 200MHz |
波长 | 3cm | 5.6cm | 23cm | 75cm |
距离向精度 | 0.25m | 0.5m | 0.75m | 0.75m |
方位向精度 | 18mrad | 18mrad | 18mrad | 18mrad |
极化方式 | HH/HV/VH/VV | HH/HV/VH/VV | HH/HV/VH/VV | HH/HV/VH/VV |
发射通道 | 双通道 | 双通道 | 双通道 | 双通道 |
接收通道 | 4~8通道 | 4~8通道 | 4~8通道 | 4~8通道 |
扫描覆盖范围 | 4~8km | 4~8km | 4~8km | 4~8km |
功耗 | <200W | <200W | <200W | <600W |
重量 | <18kg | <18kg | <18kg | <18kg |
实时成像功能 | 有 | 有 | 有 | 有 |
干涉功能 | 有 | 有 | 有 | 有 |
灾害应急救援 对于突发和紧急事件的现场状况,机载多波段合成孔径雷达具有不受任何天气情况影响,可以全天时全天候实时成图成像等优势,可搭载与多种载体,例如无人机、直升机、汽艇、大型飞机等,可以对目标区域进行快速监测,获得救援区域干涉图像、相位差分图像、RGB图像等成果数据,并实时传输给应急救援部门,为救援提供可靠的分析数据和帮助。 地形测量 机载合成孔径雷达干涉测量和多波段、多极化技术相结合,是土地测量和制图、森林测量和制图、地址环境测量和制图,以及山区、丘陵地区1:2000比例尺测图和地图修测、环境测量和制图的一种有效手段。我们的全计划技术可以很好地对地物进行分类,提供更加清晰的地形SAR图像,并与GIS无缝结合,获得测量区域DEM、DSM、DTM等成果图。与星载测绘系统相比,机载系统的测绘精度更高,可以作为星载测绘的辅助。 海洋测绘 用于海波和海流的变化情况、海浪灾害监测以及海洋动力学方面的研究,监测海面化学药品泄露、赤潮、石油泄漏分布(根据物质的介电常数差别,从而判断物种分类)等。 地质灾害应用 诸如地震现象的研究、火山下陷与抬升、地面沉降与抬升、滑坡和区域运动的监测及海床的扩张等。可以利用干涉测量技术(InSAR)监测地震引起的地面运动的可能性,监测山体滑坡、泥石流、冰川有关的小面积位移,同时利用InSAR技术检测地面、火山的沉降与抬升。 森林调查与制图 主要应用于测量森林生物量;灌木面积、树高及树林三维结构测量;林区地形和分类制图等。 冰川研究 机载合成孔径雷达的干涉技术可以检测冰川的厚度变化、冰川的运动速度、冰川的进退,进而为冰川物质的研究提供基础;对冰川进行分层成像,利用L波段的全极化SAR能够探测冰层下60米的断层图像。 |
